Optical Emission Spectrometer (Quantometer)

دستگاه کوانتومتر که با نام طیف‌سنج نشر نوری (OES) نیز شناخته می‌شود، یکی از دقیق‌ترین و سریع‌ترین ابزارهای آنالیز عنصری برای تعیین ترکیب شیمیایی فلزات و آلیاژها است . این دستگاه با بهره‌گیری از تکنیک طیف‌سنجی نشر جرقه (Spark Emission Spectroscopy - SES) ، قادر به شناسایی همزمان عناصر موجود در نمونه‌های فلزی و اندازه‌گیری غلظت آنها با دقت فوق‌العاده بالا (تا محدوده ppm) می‌باشد . کوانتومتر به عنوان یک ابزار حیاتی در صنایع متالورژی، ریخته‌گری، خودروسازی، هوافضا و کلیه صنایع مرتبط با فلزات، نقش کلیدی در کنترل کیفیت مواد اولیه، محصولات نهایی و فرآیندهای تولید ایفا می‌کند .

اصول عملکرد و فناوری‌های به‌کاررفته

کوانتومتر بر اساس پدیده نشر نوری (Optical Emission) ناشی از تخلیه الکتریکی کار می‌کند . فرآیند آنالیز به صورت گام‌به‌گام زیر انجام می‌شود:

1. تحریک نمونه: نمونه فلزی با سطحی صاف و عاری از آلودگی، به عنوان الکترود در محفظه جرقه (Spark Stand) قرار می‌گیرد. در این محفظه، تخلیه الکتریکی با ولتاژ بالا بین نمونه و یک الکترود تنگستنی (مصرف‌نشونده) در اتمسفر گاز آرگون با خلوص بالا ایجاد می‌شود . آرگون نقش حیاتی در یونیزاسیون، حفاظت از قوس الکتریکی و جلوگیری از نشر عناصر نامربوط دارد. این تخلیه الکتریکی باعث تبخیر موضعی و برانگیختگی اتم‌های نمونه می‌گردد.
2. نشر نور: اتم‌های برانگیخته شده در بازگشت به حالت پایه، نور با طول‌موج‌های مشخص (مشخصه هر عنصر) منتشر می‌کنند. شدت این نور با غلظت عنصر در نمونه متناسب است .
3. تفکیک طیفی: نور منتشرشده از طریق یک فیبر نوری به سیستم اپتیک دستگاه هدایت می‌شود. در این بخش، یک تک‌فام‌ساز (Monochromator) مجهز به شبکه پراش (Diffraction Grating) یا منشور، نور را به طول‌موج‌های تشکیل‌دهنده آن تفکیک می‌کند .
4. تشخیص و اندازه‌گیری: طول‌موج‌های تفکیک‌شده به آشکارسازها (Detectors) برخورد کرده و شدت هر یک اندازه‌گیری می‌شود. شدت سیگنال‌ها توسط نرم‌افزار پیشرفته دستگاه پردازش شده و با استفاده از منحنی‌های کالیبراسیون از پیش تعریف‌شده، غلظت هر عنصر محاسبه و به صورت درصد وزنی گزارش می‌گردد .

دسته‌بندی بر اساس فرم فاکتور (قابلیت حمل)

کوانتومترها بر اساس نیاز کاربری و محل استفاده، در سه دسته کلی قابل ارائه هستند :

• کوانتومترهای پرتابل (Portable Spectrometer):
این دستگاه‌ها با طراحی سبک و جمع‌وجور (اغلب تفنگی یا دستی) برای آنالیزهای میدانی و شناسایی مثبت مواد (PMI) در انبارها، خطوط تولید، خطوط لوله و ارتفاعات ایده‌آل هستند . کوانتومترهای پرتابل با وجود اندازه کوچک، قابلیت اطمینان بالایی در آنالیز عناصر کلیدی مانند کربن دارند و برای تست قطعات دارای انحنا (مانند گرده جوش) بسیار مناسب هستند .

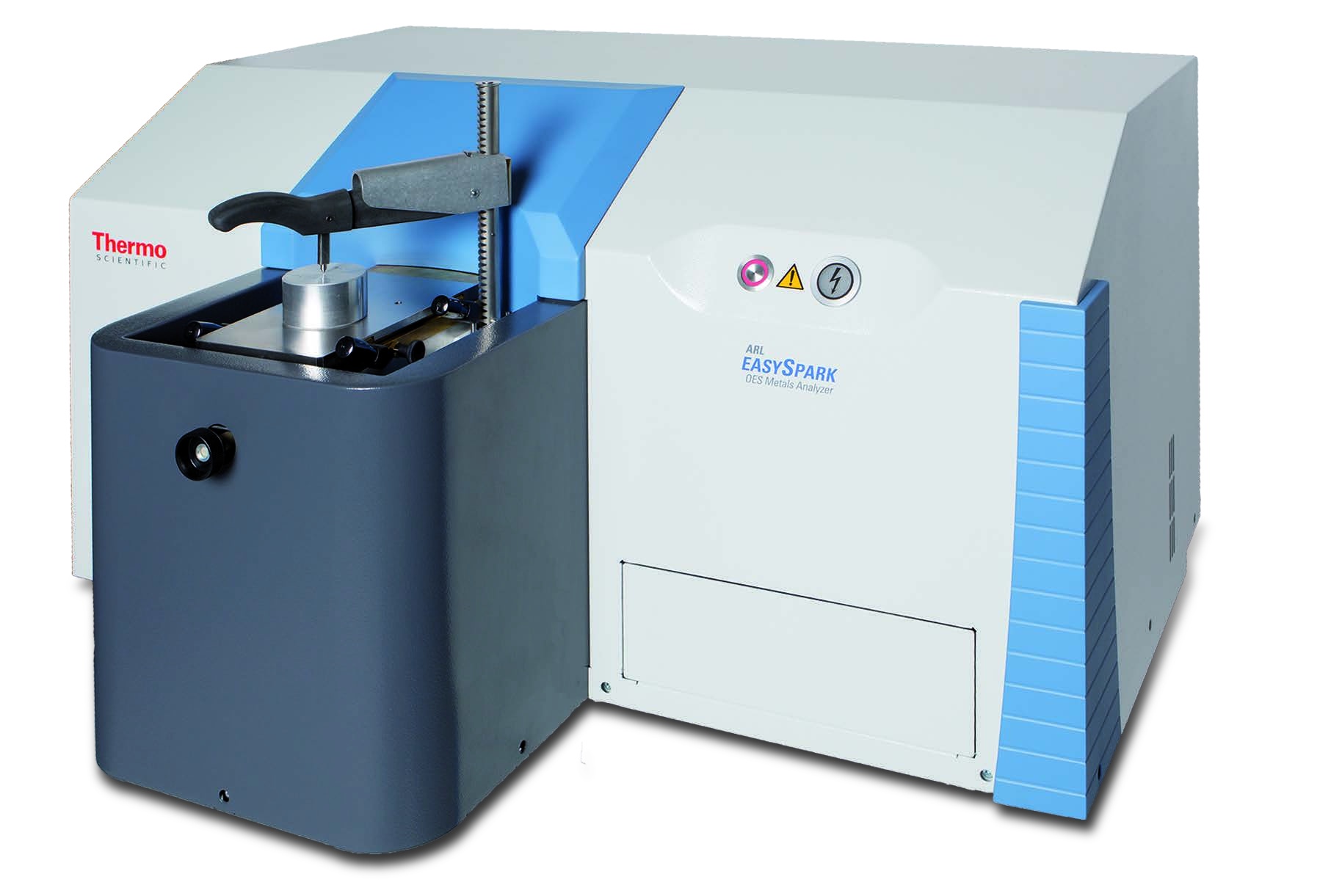

• کوانتومترهای رومیزی (Benchmark Spectrometer):
این مدل‌ها که اغلب در آزمایشگاه‌های کنترل کیفیت کارگاه‌ها و واحدهای تولیدی کوچک و متوسط نصب می‌شوند، تعادلی بین دقت بالا، سرعت و هزینه ایجاد می‌کنند. آنها برای آنالیز روتین طیف وسیعی از آلیاژها با دقت خوب طراحی شده‌اند.

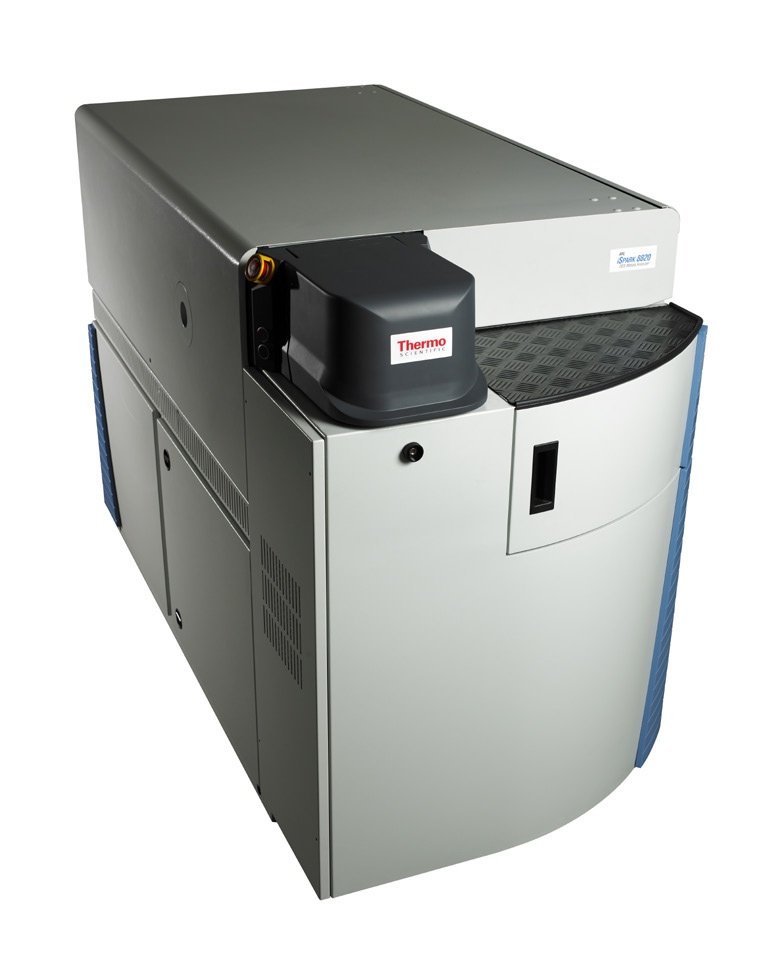

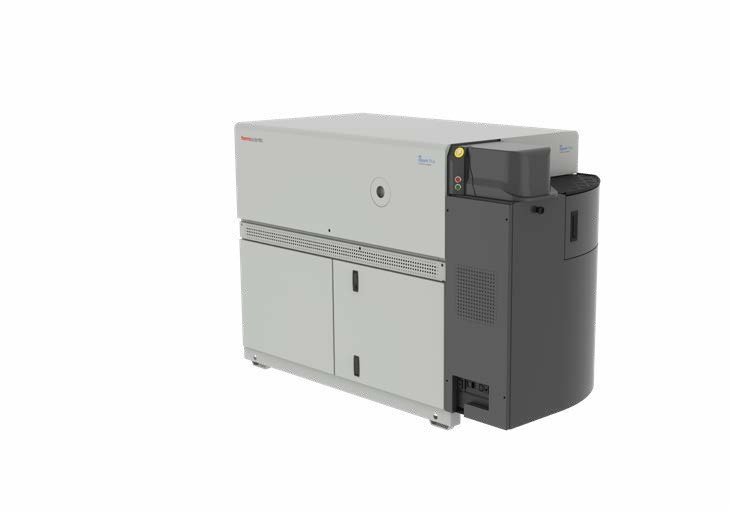

• کوانتومترهای ایستگاهی (Stationary Spectrometer):
این سیستم‌های تمام‌اتوماتیک با بالاترین دقت، پایداری و تکرارپذیری، برای آزمایشگاه‌های مرکزی صنایع بزرگ مانند فولادسازی، ریخته‌گری‌های عظیم و مراکز تحقیقاتی متالورژی طراحی شده‌اند. آنها قادر به آنالیز همزمان ده‌ها عنصر در غلظت‌های بسیار کم (عناصر کمیاب) و بسیار زیاد هستند و برای کنترل کیفیت خطوط تولید با حجم بالا ایده‌آل می‌باشند .

دسته‌بندی بر اساس تکنولوژی آشکارساز

کوانتومترها از نظر نوع آشکارساز به سه دسته اصلی تقسیم می‌شوند که هر یک مزایا و کاربردهای خاص خود را دارند :
• کوانتومترهای با آشکارساز PMT (Photo Multiplier Tube):
این فناوری کلاسیک و بسیار بالغ، از لوله‌های فوتومولتی‌پلایر مجزا برای هر عنصر استفاده می‌کند. هر PMT به طور اختصاصی یک طول‌موج مشخص را دریافت می‌کند .
o مزایا: دقت و پایداری فوق‌العاده بالا، به ویژه برای غلظت‌های پایین (عناصر کمیاب)، حساسیت عالی در ناحیه فرابنفش (UV)، طول عمر بسیار بالا (بیش از ۲۰ سال) و تکرارپذیری بی‌نظیر .
o کاربرد: مناسب برای صنایعی که بالاترین دقت را نیاز دارند، مانند تولید فولادهای خاص، آلیاژهای ویژه و آنالیز عناصر حیاتی.
• کوانتومترهای با آشکارساز CCD (Charge Coupled Device):
در این فناوری پیشرفته، یک چیپ نیمه‌هادی (مشابه حسگر دوربین دیجیتال) وظیفه ثبت کل طیف نوری را بر عهده دارد .
o مزایا: قابلیت ثبت همزمان تمام طول‌موج‌ها و در نتیجه آنالیز همه عناصر، انعطاف‌پذیری بالا برای اضافه کردن عناصر و پایه‌های آلیاژی جدید در آینده بدون نیاز به تغییر سخت‌افزار، قیمت تمام‌شده پایین‌تر، اندازه کوچک و وزن کم .
o کاربرد: گزینه‌ای عالی برای کاربردهای متنوع از جمله کوانتومترهای پرتابل و آزمایشگاه‌هایی که نیاز به انعطاف‌پذیری و تنوع در آنالیز دارند. تکنولوژی CCD به سرعت در حال پیشرفت بوده و با استفاده از الگوریتم‌های پیشرفته، بسیاری از محدودیت‌های قبلی آن برطرف شده است .
• کوانتومترهای هیبرید (ترکیبی از PMT و CCD):
این سیستم‌ها ترکیبی هوشمندانه از مزایای هر دو تکنولوژی را ارائه می‌دهند. در این طراحی، از آشکارسازهای PMT برای عناصر کلیدی و با غلظت پایین (که نیاز به بالاترین دقت و حساسیت دارند) و از آشکارساز CCD برای پوشش کامل طیف، شناسایی عناصر فرعی و انعطاف‌پذیری در آینده استفاده می‌شود. این پیکربندی، ایده‌آل‌ترین گزینه برای آزمایشگاه‌های مرکزی و صنایع پیشرو است که هم به دقت حداکثری و هم به انعطاف‌پذیری نیاز دارند.
کاربردهای گسترده در صنایع مختلف
کوانتومتر به عنوان اصلی‌ترین ابزار آنالیز فلزات، در صنایع متعددی کاربرد دارد :
• صنعت فولاد و متالورژی:
o کنترل کیفیت مواد اولیه (سنگ آهن، آهن اسفنجی، قراضه)
o آنالیز مرحله‌ای در فرآیند تولید (قبل و بعد از کوره، حین ریخته‌گری)
o تأیید ترکیب شیمیایی محصولات نهایی (شمش، تیرآهن، ورق، میلگرد)
o تعیین دقیق عناصر آلیاژی (کروم، نیکل، مولیبدن، وانادیم) و عناصر مزاحم (فسفر، گوگرد)
• ریخته‌گری:
o کنترل کیفیت ذوب قبل از بارریزی برای اطمینان از تطابق با استاندارد مورد نظر
o آنالیز سریع انواع چدن‌ها (خاکستری، داکتیل، چدن‌های آلیاژی) و فولادها
• صنایع خودروسازی و هوافضا:
o کنترل کیفیت مواد ورودی و قطعات ساخته‌شده
o شناسایی و تطابق آلیاژهای سبک (آلومینیوم، منیزیم، تیتانیوم) و سوپرآلیاژها
• صنایع غیرآهنی:
o آنالیز آلیاژهای مس (برنج، برنز)، آلومینیوم، روی، سرب و تیتانیوم
o تعیین غلظت عناصر در صنایع بازیافت و ذوب فلزات
• بازیافت مواد:
o شناسایی و دسته‌بندی دقیق قراضه‌های فلزی بر اساس گرید آلیاژی

قابلیت‌های تأمین توسط صنعت پژوهان سوما

شرکت صنعت پژوهان سوما با بهره‌گیری از دانش فنی هلدینگ فرآور پژوهش رازی و همکاری با معتبرترین سازندگان جهانی تجهیزات طیف‌سنجی (از جمله برندهای پیشرو اروپایی، آمریکایی و آسیایی)، قادر به تأمین انواع کوانتومترهای پرتابل، رومیزی و ایستگاهی متناسب با نیازهای متنوع صنعتی و تحقیقاتی است :
• کوانتومترهای پرتابل: ایده‌آل برای شناسایی مثبت مواد (PMI)، کنترل کیفیت در انبار و آنالیز قطعات حجیم.
کوانتومترهای رومیزی: مناسب برای کارگاه‌های ریخته‌گری و آزمایشگاه‌های کنترل کیفیت واحدهای تولیدی.
کوانتومترهای ایستگاهی:( Floor-standing) با بالاترین دقت و پایداری برای آزمایشگاه‌های مرکزی و صنایع بزرگ (فولاد، آلومینیوم، مس).
• تجهیزات جانبی و مواد مصرفی:
o گاز آرگون با خلوص 99.999% و تجهیزات تصفیه گاز
o نمونه‌های مرجع استاندارد (CRM) برای کالیبراسیون انواع پایه‌های فلزی (آهن، آلومینیوم، مس و ...)
o مواد مصرفی برای آماده‌سازی نمونه (سنگ‌های سنباده، دیسک‌های برش)

تیم فنی متخصص صنعت پژوهان سوما با دانش عمیق در زمینه روش‌های آماده‌سازی نمونه (سنگ‌زنی، پولیش) و توسعه روش‌های کالیبراسیون، آماده ارائه مشاوره تخصصی برای انتخاب بهترین پیکربندی دستگاه بر اساس بودجه، نوع آلیاژهای مورد آنالیز (پایه آهن، آلومینیوم، مس، تیتانیوم و ...) و نیازهای کنونی و آتی شماست. ما همراه شما در تمام مراحل راه‌اندازی، نصب، آموزش کاربران و خدمات پس از فروش خواهیم بود تا اطمینان حاصل کنیم که سرمایه‌گذاری شما در این ابزار قدرتمند آنالیز، بیشترین بازدهی را برای کنترل کیفیت و بهره‌وری تولید شما به همراه دارد.
